[TUTO] Faire clignoter une simple LED

Ce programme très simple permet de faire clignoter une LED sur une broche d'une carte Arduino. Rien de très extraordinaire, mais quand on a réussi à programmer ce premier programme très simple, on est content ! Un moyen simple aussi de vérifier que tout fonctionne normalement.

Le matériel nécessaire pour cet exemple:

- Une plaque d'essaie
- Quelques Traps
- Une Led classique
- Une résistance 1/4w de 200 Ohms environ


Et bien évidement notre carte Arduino !!

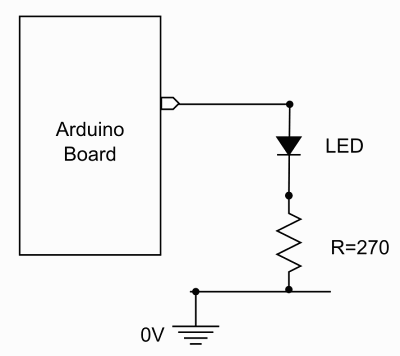

Notre Schéma:

Et Notre Code !!

__________________________________________________________

const int LED=2; //declaration constante de broche

// --- Déclaration des variables globales ---

// ...

// --- Initialisation des fonctionnalités utilisées ---

// ...

//**************** FONCTION SETUP = Code d'initialisation *****

// La fonction setup() est exécutée en premier et 1 seule fois, au démarrage du programme

void setup()   { // debut de la fonction setup()

// --- ici instructions à exécuter au démarrage ---

 pinMode(LED, OUTPUT); //met la broche en sortie

} // fin de la fonction setup()

// ********************************************************************************

//*************** FONCTION LOOP = Boucle sans fin = coeur du programme *************

// la fonction loop() s'exécute sans fin en boucle aussi longtemps que l'Arduino est sous tension

void loop(){ // debut de la fonction loop()

// --- ici instructions à exécuter par le programme principal ---

digitalWrite(LED,HIGH); // met la broche au niveau haut (5V) – allume la LED

delay(500); // pause de 500 millisecondes (ms)

digitalWrite(LED,LOW); // met la broche au niveau bas (0V) – éteint la LED

delay(500); // pause de 500ms

_________________________________________________________________
